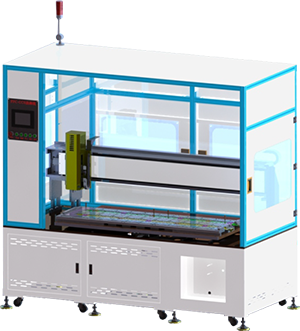

13929409297【设备名称】三轴式ccs单点热铆焊接机
【应用场景】广泛运用于新能源动力电池侧板、ccs、叠层⺟排等各类热压贴膜产品的测试及生产
【工艺流程】
1: 将产品治具安装于设备台⾯,热压铆头安装于Z轴固定位置;
2:⼈⼯将产品放置治具腔中定位并固定;
3:调试校准治具与热铆头;
4:⼿动控制热铆调试热铆效果;
5:根据产品热铆点数量编程;
6:按下启动按钮机器⾃动热铆。
7:机器热铆完成发出完成信号并报警。设备⾃动复位;
8:⼈⼯松开治具固定板,取出完成热铆的产品。
9:⼈⼯重新放置需热铆的产品⾄治具腔中定位并固定;
10:按下启动按钮机器⾃动热铆。
※ 规 格 参 数 一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一●
设备型号MODEL | 多层冷热压成型机 |
生产效率PRODUCTIVITY | 依产品材质而定 |
整机功率POWER | 约3KW |
输入电压VOLTAGE | AC 220V,50HZ |

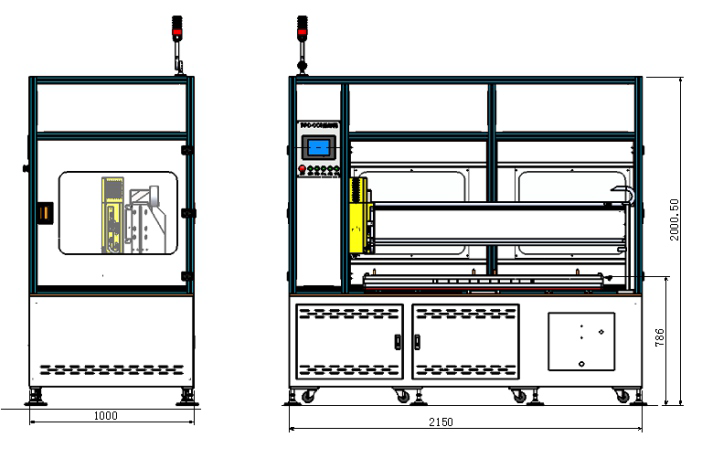

机身尺寸SIZE | 2150*1000*2000MM |
驱动方式DRIVE | 气动/伺服传动 |
整备重量WEIGHT | 约900KG |
※ 整 机 特 点 一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一●
● 设备采⽤特殊设计3轴模组结构;结构紧凑、牢固、稳定 ● 采⽤知名品牌标准配件 ● ⾏⾛采⽤精密线性滑轨,保证运⾏稳定 ● 传动采⽤精密滚珠丝杆,保证运⾏精度 ● 动⼒采⽤伺服电机,实现可靠的准确性及⾼扭矩 ● 系统采⽤PLC可编制控制+3轴控制系统+⼈机界⾯,实现⾼精度控制+⾼效参数设置 ● ⼿⼯定位:⼯件热铆点少时,可以快速⼿动设置热铆点位置 ● G代码定位:⼯件热铆点多时,可通过产品尺⼨图转换G代码⽂件直接导⼊控制系统,实现快速多点热铆 ● 便捷:只需根据不同产品更换模具即可⽣产不同产品 | |
![]() |

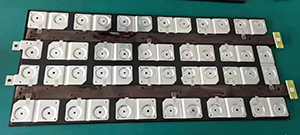

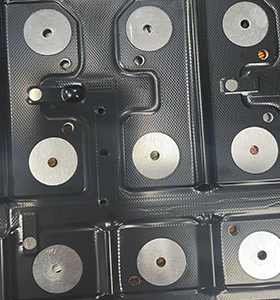

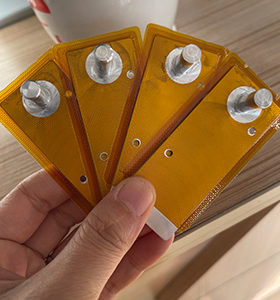

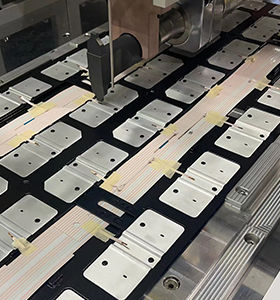

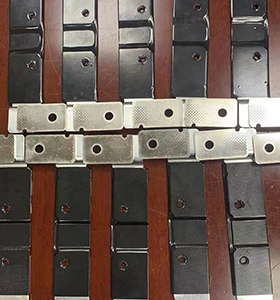

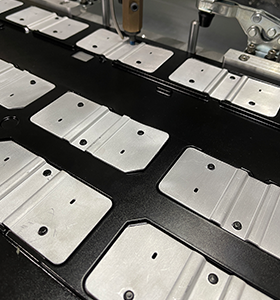

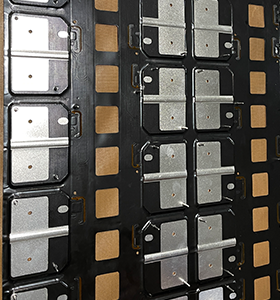

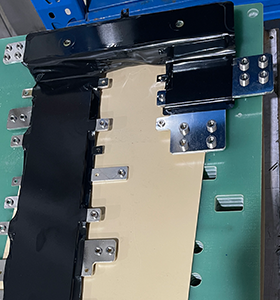

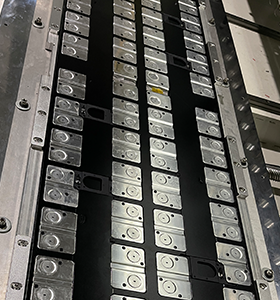

热铆样品图 | 螺母埋植样品图 | 热铆样品图 | 热铆样品图 | 热熔塑料柱 |
热熔塑料柱 | 热熔塑料柱 | 热熔塑料柱样品图 | 热贴合样品图 | 气凝胶样品图 |
